compteur d'eau

[DEKT]

J'attends les photos ou schémas pour me donner une idée du travail

[Forcepas]

voici les photos
Tout d'abord le compteur à côté de la prise 220V à proximité de la cuisine. 6 digits et un bouton de remise à zéro. Alimenté en 3V. Qui doit rester alimenté alors que les batteries sont coupées. Avec un compteur électromécanique le problème n'existe pas, voir ici
Vous excuserez le peu esthétique boitier, mais je suis encore en phase de validation de concept. J'ai fait du quick and dirty

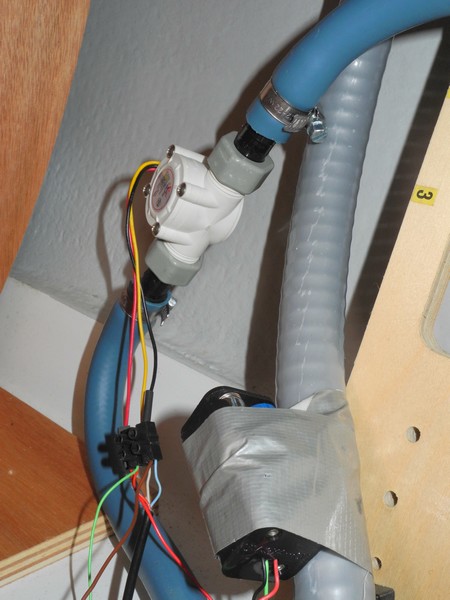

Le capteur débitmètre, environ 450 impulsions par litre d'eau, inséré dans le tuyau d'arrivée d'eau. Il s'alimente entre 4,5V et 24V
Ensemble de 4 piles, fixé rapidement avec du scotch qui alimente d'une part le capteur en 6V et le compteur en 3V. Le câblage avec ses dominos que je déconseille par ailleurs mais qui permettent dans ce cas une mise en place rapide ! Je donne le diamètre interne du tuyau d'eau environ 12mm pour les embouts à installer sur le capteur.

Je rappelle l'existence d'une solution plus rapidement mise en oeuvre sur la baie

[Foxy]

Bonjour
Comme certains d'entre vous plutôt que mettre une jauge sur la cuve à eau,
je vais mettre un capteur débitmètre avec affichage à impulsion numérique déporté.

Cependant, avant d'acheter plusieurs questions méritent de trouver réponse :
- à quel endroit le poser , avant la pompe (plomberie blanche) ou après au niveau du tuyau eau bleu * ?
- quel modèle de capteur de débitmètre prendre et sens de pose
- quel est le diamètre pour la connexion
- quelle alimentation

J'ai repéré la marque Digiflow
Simplement sur la plupart de modèles il est stipulé un montage impératif du capteur à l'horizontal.
Sur les 2 emplacements* que je cible il sera dans le sens vertical (oups)
et aussi, les capteurs sont différents selon les modèles => lequel choisir ? et surtout quel diamètre ?
si qq un a l'expérience du digiflow je suis preneur de précisions

D'après les différents message J'ai également répéré
le capteur débit Gravity (Sea Water flow sensor)
le compteur à impulsion Voltcraft DCM220W 3 V/DC (CR1220)

Si l'un d'entre vous a déjà été confronté à ce type de montage merci de m'indiquer les réponses trouvées (modèle diamètre type et sens capteur) et s'il y a des photos ce serait un plus

[Forcepas]

Bonjour,
j'ai installé un digiflow 2710M.
Je ne connais pas les autres
Je n'ai pas fait attention à l'orientation du capteur !!!
Pas de problème de fonctionnement et j'avais vérifié la quantité d'eau mesurée en remplissant une cocotte minute.
Comme le capteur est équipé de pas de vis, il faut trouver en bricaillerie les embouts mâles qui s'adaptent le mieux au tuyau.

Je crois me souvenir que j'avais installé le capteur à l'entrée du groupe d'eau

[Foxy]

Cool je vais donc essayer cela et sans doute opter pour le digiflow 6710

[Lola]

Bonjour j'ai replacé l'indicateur de niveau d'eau peu visible et pas pratique par une jauge à eau électrique achetée 15 euros sur un site en ligne chinois
il est tout le temps visible et depuis 6 mois fonctionne parfaitement

[DEKT]

Rien à voir avec le sujet, mais je n'ai pas ces tubes inox sur mon 33i, d'origine ?

[Foxy]

Bonjour
J ai copié Forcepas et j'ai mis un compteur débit mètre digiflow 6710 m. Le capteur est placé à l'horizontal juste après la pompe comme cela j'ai bien toutes les consommations.
En conséquence, sauf a avoir une fuite en amont (cad entre la cuve et la pompe) je connais précisément le niveau de mon réservoir

[Forcepas]

Ne pas oublier la remise à zéro à chaque plein
