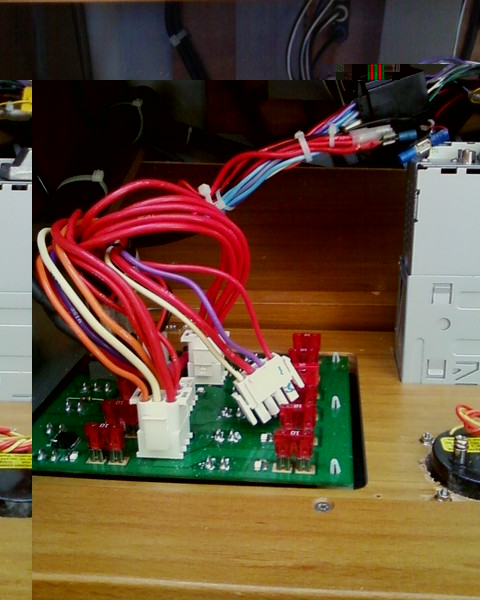

J'ai fait instaler un voltmetre car les diodes je n'aime pas bien!Nous avons eu plusieurs difficutes .La première repérer l'arrive du courant moteur et servitudes.D'après ce que j'ai compris un des faiseau se trouve sur le circuit imprime de ce fait n'étant pas competant dans ce domaine nous avons été obliges de poser un interupteur et nous sommes piques sur des fils qui arrivent sur le lecteur CD,pour les servitudes,et sur une des broche ou arrive le jus moteur.
J'ai envoyé les photos a Philippe pour mise en ligne sur le forum.
La2eme difficulté est l'épaisseur du bois, le mieux est d'acheter unvoltmetre qui se pose mais qui ne s'encastre pas! Pour la pose de l'interupteur il a fallu reduire l'épaisseur car il n'était pas assez long
Dans tous les cas c'est TOP

[Forcepas]

pour l'installation
Même si l'installation n'est pas finalisée, voilà ce que j'ai prévu :
[list ]le voltmètre à encastrer est fixé sur une plaque fine en abs structuré noir.
à côté, il y a un interrupteur rotatif permettant de sélectionner la batterie à mesurer
je vais passer un câble avec 7 conducteurs 2 par batterie plus un libre au cas où. Je veux pouvoir mesurer chaque batterie séparément, même si dans le câblage standard les deux batteries de servitudes sont connectées ensemble
3 portes fusibles près des batteries pour protéger le circuit de mesure.
Le câble passera dans la gaine principale, j'y ai laissé un passe fil lors de l'installation de la VHF ASN[/list]

[Forcepas]

Voici les photo du voltmètrede Kallisté :

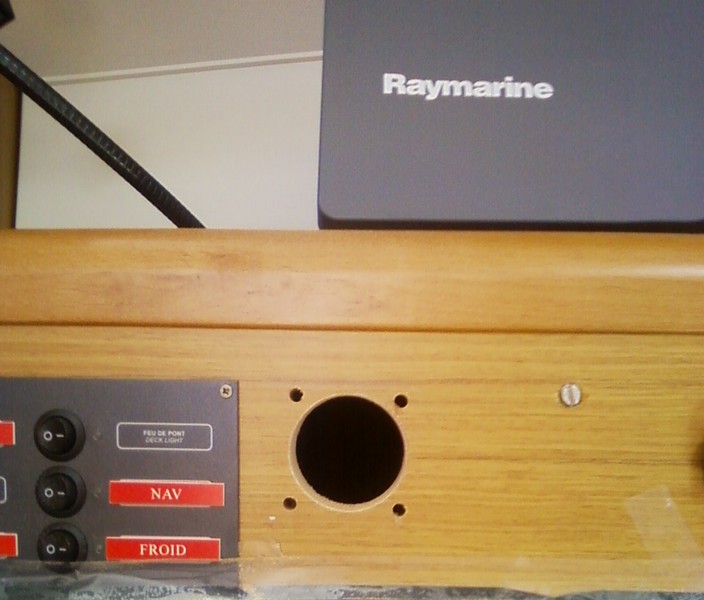

Un petit trou des petits trous toujours des petits trous

le fil bleu sur le bouton bleu le fil rouge sur le bouton rouge.....Y a que du blanc !

Et voilà le travail !!!

[Forcepas]

Au fait bonne idée les étiquettes rouges avec des gros caractères

[mcclp]

Sinon je n'y vois rien

[Forcepas]

Sinon je n'y vois rien

Je pensais utiliser une loupe
Par contre, si quelqu'un a un moyen de faire imprimer des étiquettes autocollantes plastifiées de la taille des vignettes présentes sur le tableau électrique, je crois que je ferai des étiquettes avec des pictogrammes.
Si par hasard d'autres personnes sont intéressées qu'elles le fassent savoir ici
